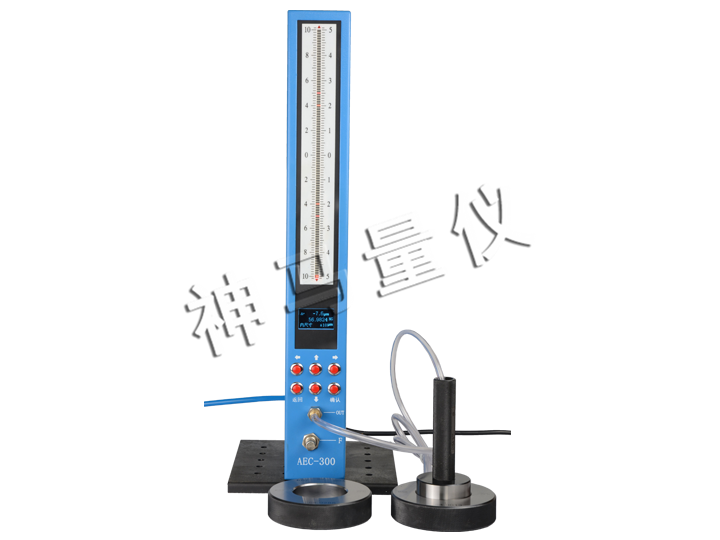

AEC300系列中文菜單氣電電子柱測微儀(電子式氣動量儀),以下簡稱氣電電子柱,采用了嵌入式單片機技術與先進的自發光高亮低功耗OLED屏顯技術相結合而設計的數字化產品,是模擬氣電電子柱、液晶顯示屏電子柱、LED數碼管電子柱的更新換代產品。對信號模擬量進行采集并進行數字處理,可直接顯示被測尺寸的絕對測量值或相對名義尺寸值的變化量即相對測量值。根據預先設定的工件尺寸公差界限,指示出被測工件合格與否;同時氣電電子柱具有三色光柱顯示,紅色表示超差、橙色表示尺寸界限邊緣、綠色表示合格,并具有超公差聲光報警等附加功能。

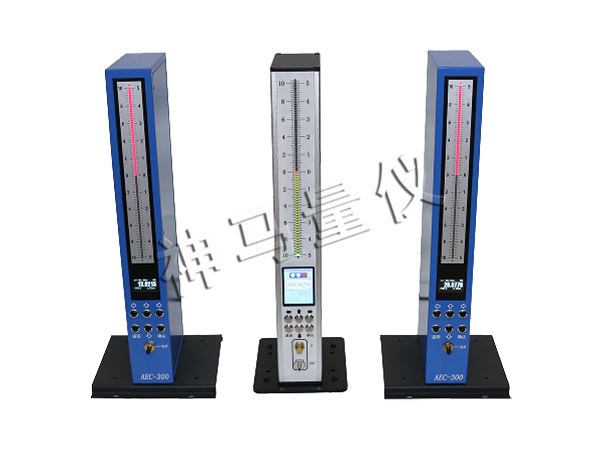

氣電電子柱可單臺使用,也可多臺拼合使用,節省操作空間。
本產品采用高亮低功耗1.5吋OLED顯示屏,LED101三色光柱,操作按鍵為六鍵操作模式,特別適合各種生產線環境的應用,制作了中文操作菜單界面,大大方便了操作和人機交互,同時,1.5吋OLED顯示屏可以直接顯示測量結果的精確數值。
本產品可以進行多種規格被測參數的多程序設置,也具有測量數據的存儲和查詢功能等。(設置數據存儲最多21組,測量數據存儲可達999個)
本產品光柱具有紅、綠、橙三色,指示出被測尺寸結果以及其公差帶尺寸,可直觀感受到被測尺寸在其公差帶內的偏離情況。
可預先設置量程、名義尺寸值、公差帶和報警界限值、標準件尺寸值;內尺寸、外尺寸的測量方式也可選擇;所有參數設置都具有掉電保存功能。
本產品可根據公差帶值自動計算公差報警值,并可手動修改報警值。還具有“峰-峰值”測量功能;其他附加功能可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果;輸入輸出信號功能可以方便組成控制系統;數據通訊功能可使現場多臺量儀組成網絡,通過專用軟件形成SPC統計圖表以實現現場在線質量管理等。還可以根據用戶的特殊要求,修改和補充產品功能,以滿足不同應用場合的不同要求。
本儀器具備網絡通訊功能,攜帶I/O端口,可響應行程開關、接近開關、腳踏開關等輸入設備,可通過相應驅動電路控制電磁閥、報警器、電機等多種輸出設備??蔀橛脩袅可矶ㄖ栖浖?,以備專用及智能測控之需。
